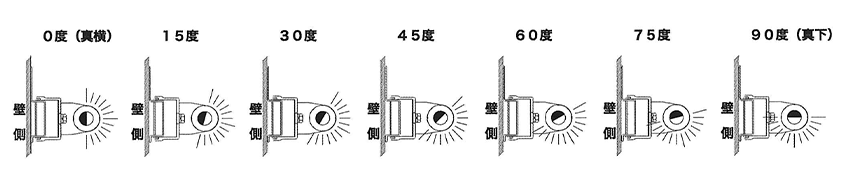

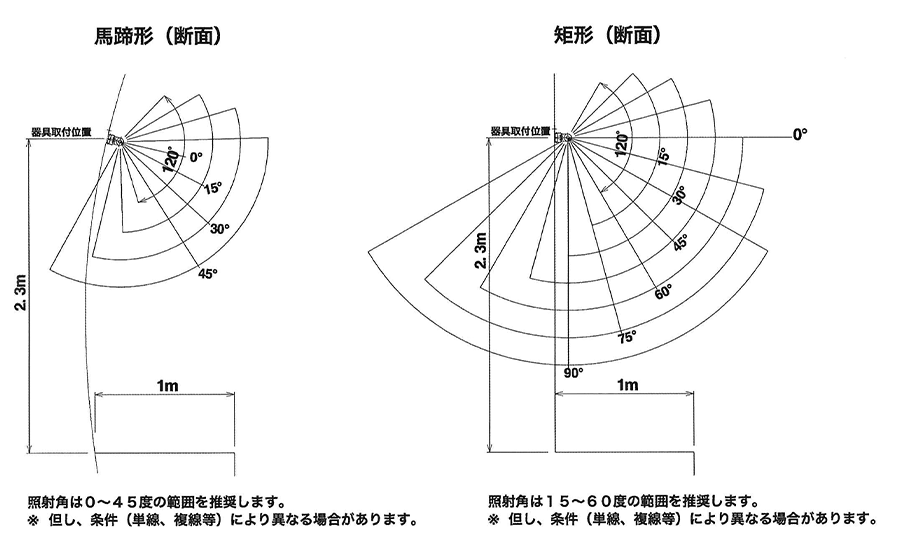

照射角イメージ
施工イメージ
JQA-QM6375
本社・工場
JQA-EM7805
本社・工場
製品紹介PRODUCT INTRODUCTION
トンネル用ＬＥＤ照明器具 (2)
特 長

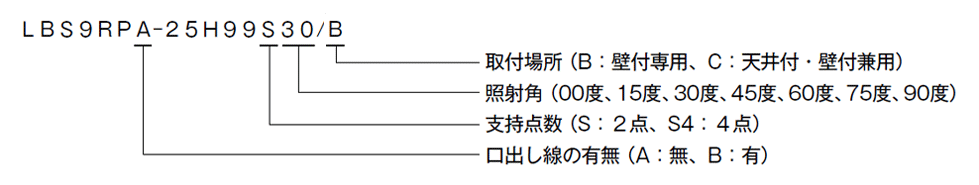

型番のコード体系
ラインアップ
鉄道トンネルの様々な断面形状（馬蹄・円形・半円形・矩形等）に対応可能です。
既設照明器具を踏襲したフォルムで、リニューアルに最適です。
| ■ 安全性 | ランプ落下の心配の無い光源一体形。 |
|---|---|
| ■ 難燃性 |
本体には難燃性を考慮したＦＲＰを使用。 ＬＥＤランプには難燃性のガラスを採用。 |
| ■ 省エネ | 消費電力・CO2排出量を約50％削減。 LBS9RPA–25H99S30/B と従来品R–4171R–(A2)–ER との比較となります。 |

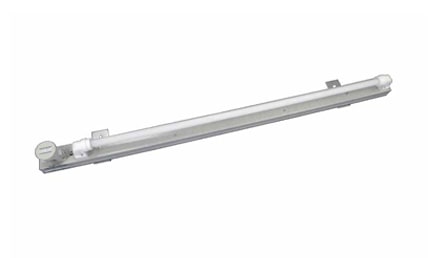

型番LBS9RPA–25H99S30/B（壁付専用形）口出し線無
仕 様
| ◦器具光束 | ： | 2,416 lm（109.8 lm/W） |
| ◦消費電力 | ： | 22.0W（200V時） |
| ◦色 温 度 | ： | 5,000K（昼白色） |
| ◦Ra | ： | 84 |
| ◦電 圧 | ： | 100 ～ 242V対応 |
| ◦光源寿命 | ： | 40,000時間 |
| ◦防湿・防雨型（IP54） | ||
| ◦LED内蔵、電源ユニット内蔵 | ||
| ◦本 体 | ： | ＦＲＰライトグレー |
| ◦口出し線 | ： | 無 |
| ◦支持点数 | ： | 2点支持 |
| ◦質 量 | ： | 3.9Kg |
※ ご注文の際には、ランプの照射角をご指定下さい。

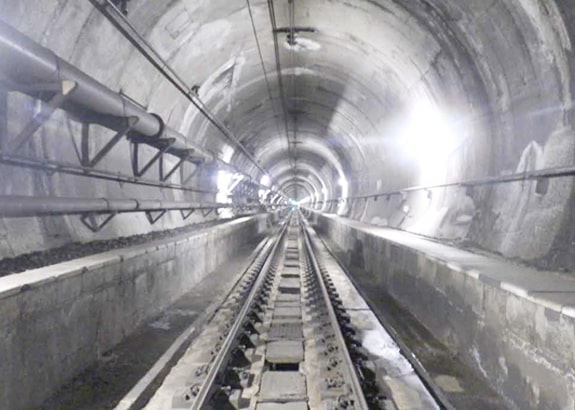

施工例：トンネル

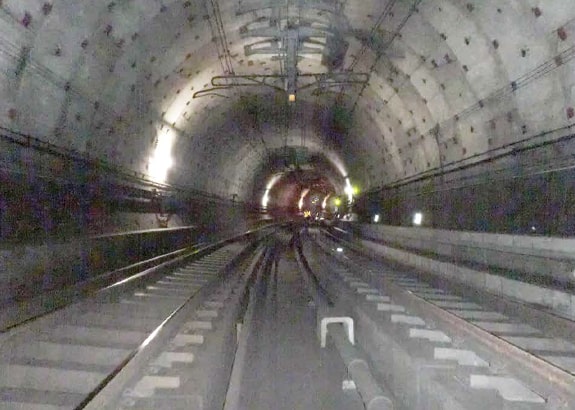

施工例：トンネル
商品ラインアップ

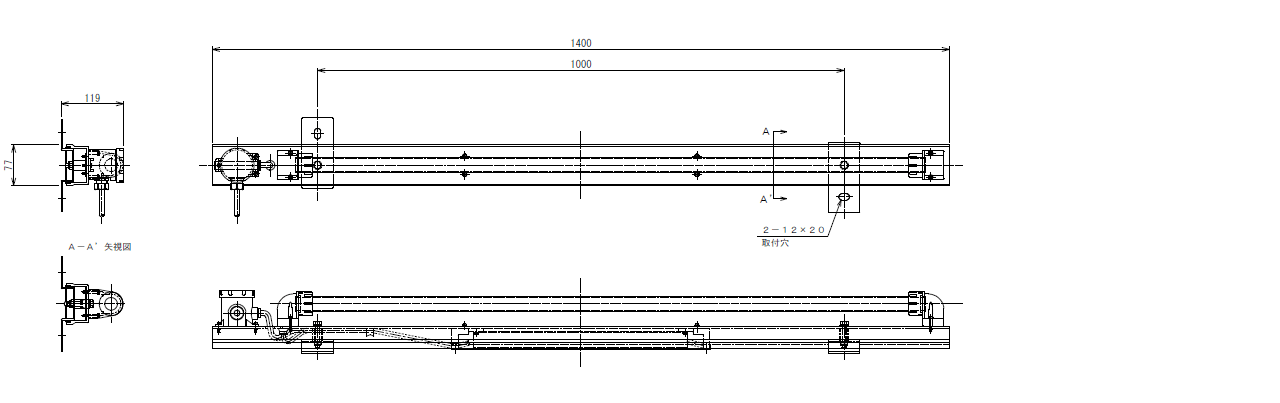

型 番LBS9RPA–25H99S30/B （壁付専用形）口出し線無
仕 様
| ◦器具光束 | ： | 2,416 lm（109.8 lm/W） |
| ◦消費電力 | ： | 22.0W（200V時） |
| ◦色 温 度 | ： | 5,000K（昼白色） |
| ◦Ra | ： | 84 |
| ◦電 圧 | ： | 100 ～ 242V対応 |
| ◦光源寿命 | ： | 40,000時間 |
| ◦防湿・防雨型（IP54） | ||
| ◦LED内蔵、電源ユニット内蔵 | ||
| ◦本 体 | ： | ＦＲＰライトグレー |
| ◦口出し線 | ： | 無 |
| ◦支持点数 | ： | 2点支持 |
| ◦質 量 | ： | 3.9Kg |
※ ご注文の際には、ランプの照射角をご指定下さい。

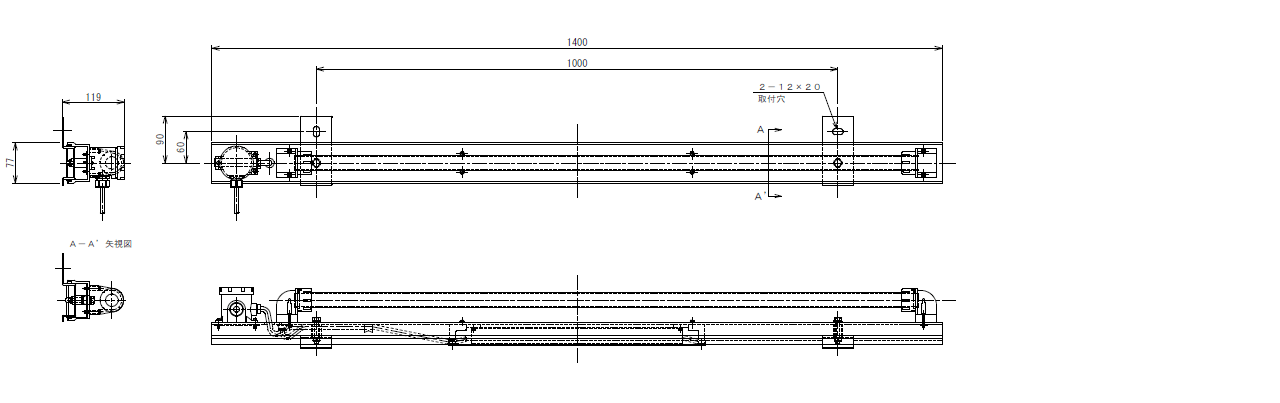

型 番LBS9RPB–25H99S30/B （壁付専用形）口出し線有
ご注文により耐火ケーブル 2×2㎟ での製作も致します。
仕 様
| ◦器具光束 | ： | 2,416 lm（109.8 lm/W） |
| ◦消費電力 | ： | 22.0W（200V時） |
| ◦色 温 度 | ： | 5,000K（昼白色） |
| ◦Ra | ： | 84 |
| ◦電 圧 | ： | 100 ～ 242V対応 |
| ◦光源寿命 | ： | 40,000時間 |
| ◦防湿・防雨型（IP54） | ||
| ◦LED内蔵、電源ユニット内蔵 | ||
| ◦本 体 | ： | ＦＲＰライトグレー |
| ◦口出し線 | ： | 有（VCT 2×2㎟ 1.5ｍ付） |
| ◦支持点数 | ： | 2点支持 |
| ◦質 量 | ： | 4.0Kg |
※ ご注文の際には、ランプの照射角をご指定下さい。
型 番LBS9RPA–25H99S30/C （天井付・壁付兼用形）口出し線無
仕 様
| ◦器具光束 | ： | 2,416 lm（109.8 lm/W） |
| ◦消費電力 | ： | 22.0W（200V時） |
| ◦色 温 度 | ： | 5,000K（昼白色） |
| ◦Ra | ： | 84 |
| ◦電 圧 | ： | 100 ～ 242V対応 |
| ◦光源寿命 | ： | 40,000時間 |
| ◦防湿・防雨型（IP54） | ||
| ◦LED内蔵、電源ユニット内蔵 | ||
| ◦本 体 | ： | ＦＲＰライトグレー |
| ◦口出し線 | ： | 無 |
| ◦支持点数 | ： | 2点支持 |
| ◦質 量 | ： | 3.9Kg |
※ ご注文の際には、ランプの照射角をご指定下さい。
型 番LBS9RPB–25H99S30/C （天井付・壁付兼用形）口出し線有
ご注文により耐火ケーブル 2×2㎟ での製作も致します。
仕 様
| ◦器具光束 | ： | 2,416 lm（109.8 lm/W） |
| ◦消費電力 | ： | 22.0W（200V時） |
| ◦色 温 度 | ： | 5,000K（昼白色） |
| ◦Ra | ： | 84 |
| ◦電 圧 | ： | 100 ～ 242V対応 |
| ◦光源寿命 | ： | 40,000時間 |
| ◦防湿・防雨型（IP54） | ||
| ◦LED内蔵、電源ユニット内蔵 | ||
| ◦本 体 | ： | ＦＲＰライトグレー |
| ◦口出し線 | ： | 有（VCT 2×2㎟ 1.5ｍ付） |
| ◦支持点数 | ： | 2点支持 |
| ◦質 量 | ： | 4.0Kg |
※ ご注文の際には、ランプの照射角をご指定下さい。
型 番LBS9RPA–25H99S430/B （壁付専用形）高速運転対応形 口出し線無
仕 様
| ◦器具光束 | ： | 2,416 lm（109.8 lm/W） |
| ◦消費電力 | ： | 22.0W（200V時） |
| ◦色 温 度 | ： | 5,000K（昼白色） |
| ◦Ra | ： | 84 |
| ◦電 圧 | ： | 100 ～ 242V対応 |
| ◦光源寿命 | ： | 40,000時間 |
| ◦防湿・防雨型（IP54） | ||
| ◦LED内蔵、電源ユニット内蔵 | ||
| ◦本 体 | ： | ＦＲＰライトグレー |
| ◦口出し線 | ： | 無 |
| ◦支持点数 | ： | 4点支持 |
| ◦質 量 | ： | 3.9Kg |
※ ご注文の際には、ランプの照射角をご指定下さい。
